导电胶测试插座

模拟RF、高速数字芯片解决方案

产品优势

  • 高频、高速性能优越

  • 适用于QFN,QFP,BGA封装类型

  • 适用于手测,机测,老化等多种测试方式

  • 一次测试良率高,测试性价比高

导电胶测试插座

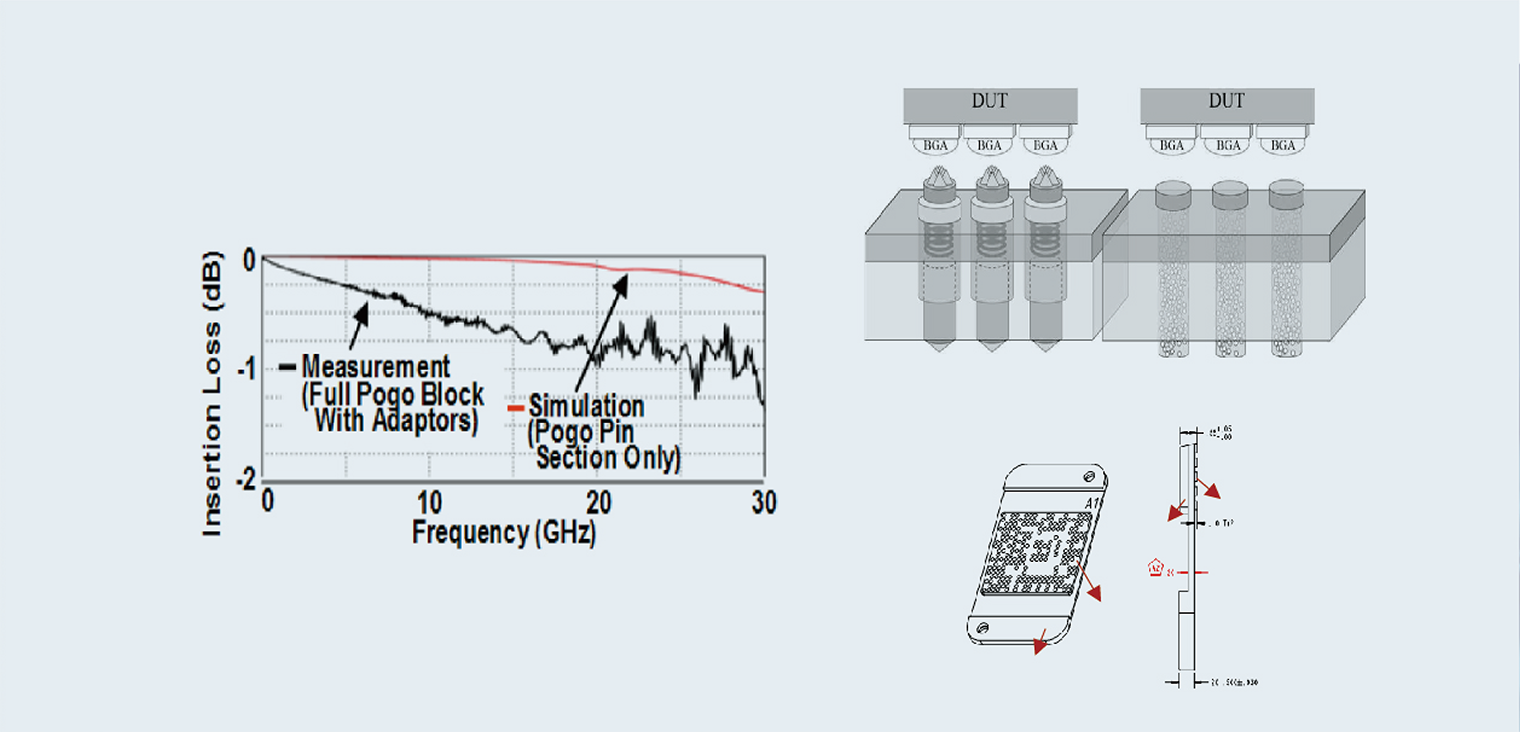

电气长度<1mm,射频性能极佳
QFN,QFP,BGA多种封装
>0.4mm 引脚间距
支持3000+引脚产品
出色的接触电阻和电流承受能力
三温测试能力(-40℃-150℃)

封装类型

引脚封装:QFP,BGA,其他0.4mm及以上引脚间距

无引脚封装:QFN,其他0.4mm及以上引脚间距

材料

Socket材料:Vespel SP-1,Plavis-N,MDS-100

机械性能

产品引脚间距:0.4mm

橡胶弹力:12g-45g

测试行程:0.1mm-0.25mm

可靠性

使用寿命:150K-250K

测试插座使用寿命:>3KK

清洁频率:100K

电性能

接触电阻:50mΩ

电流承载能力:3A持续电流

频宽:>50GHZ@-1db

电感:0.056nH

环境

温度范围:-40℃-150℃
